您當前位置：行業與產品 >> 截止閥系列 >> Y型截止閥

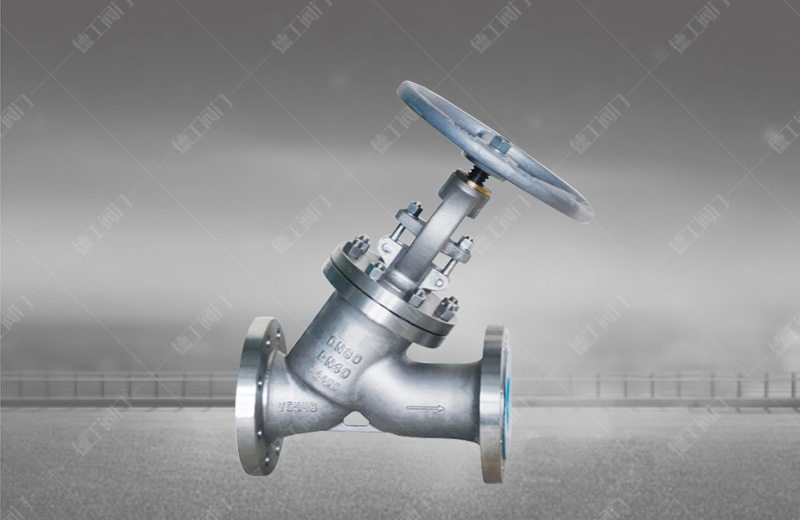

Y型截止閥

技術參數

產品型號：J45H/J45Y
公稱通徑：DN25～300 mm
壓力范圍：PN1.6～16MPa
工作溫度：-196℃～+600℃
驅動方式：手動、傘齒輪、電動
主體材質：碳鋼、不銹鋼、合金鋼
設計與制造：GB12235
結構長度：GB12221
法蘭尺寸：GB9113 JB79
壓力-溫度：GB9131
試驗-檢驗：GB/T13927 JB/T9092

產品詳情

壓力試驗

公稱壓力	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗	1.8	2.8	4.4	7.4	11.0	18.0
上密封試驗	1.8	2.8	4.4	7.04	11.0	18.0
氣密封試驗	0.4-0.7

主要零件材料及性能

體蓋扳	閥桿	密封面	墊片(環)	填料	工作溫度℃	適用介質
WCB	2Cr13	13Cr STL 本體材料尼龍	增強柔性石墨 1Crl3／柔性石墨 08軟鋼 0Cr18Ni9Ti OCr18Ni12Mo2Ti	柔性石墨增強柔性石墨 SFB-260 SFP-260	≤425	水、蒸汽、油品
WC1	38CrMoAI 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸類
ZGCr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸類

主要外形連接尺寸

公稱壓力	公稱通徑	尺寸			公稱壓力	公稱通徑	尺寸
公稱壓力	公稱通徑	L	H	Do	公稱壓力	公稱通徑	L	H	Do
1.6 2.5 4.0	15	130	190	140	6.4 10.0	15	170	220	160
	20	150	200	140		20	190	240	160
	25	160	225	140		25	210	265	180
	32	180	270	160		32	230	290	200
	40	200	310	180		40	260	355	250
	50	230	330	200		50	300	380	280
	65	290	350	250		65	370	410	300
	80	310	420	280		80	380	500	350
	100	350	455	300		100	430	550	400
	125	400	520	320		125	500	615	450
	150	480	570	350		150	550	695	500
	200	600	680	450		200	650	790	600
	250	730	740	600		250	775	960	700
	300	850	840	700		300	-	-	-
	350	980	950	800		350	-	-	-
	400	1100	1085	900		400	-	-	-
